先々週、火災報知器の取り付けが終わりましたが、まだ配線が残ってます。
取り付け期限の５月末までにぼちぼち取り付けていくことにします。
まずは分電盤と１つめの親機までＶＶＦケーブルを通します。
一旦分電盤裏から天井裏へＶＶＦケーブルを押し込みます。
そのＶＶＦケーブルを天井裏を這わして１つ目の親機まで持っていくのですが、作業口から３ｍくらい離れていて手が届きません。
そこで今回は高枝切鋏を使いました。
高枝切鋏先端の果物キャッチャーでＶＶＦケーブルの先端を掴み、火災報知器の穴までぐいっと持って行きます。
以外に簡単。
通信ケーブルも同様に高枝切鋏でぐいっと。
ようやくケーブルが穴から顔を出しました。
電工ナイフでケーブルを割いて、ワイヤストリッパで剥いたら第一段階の準備は完了。

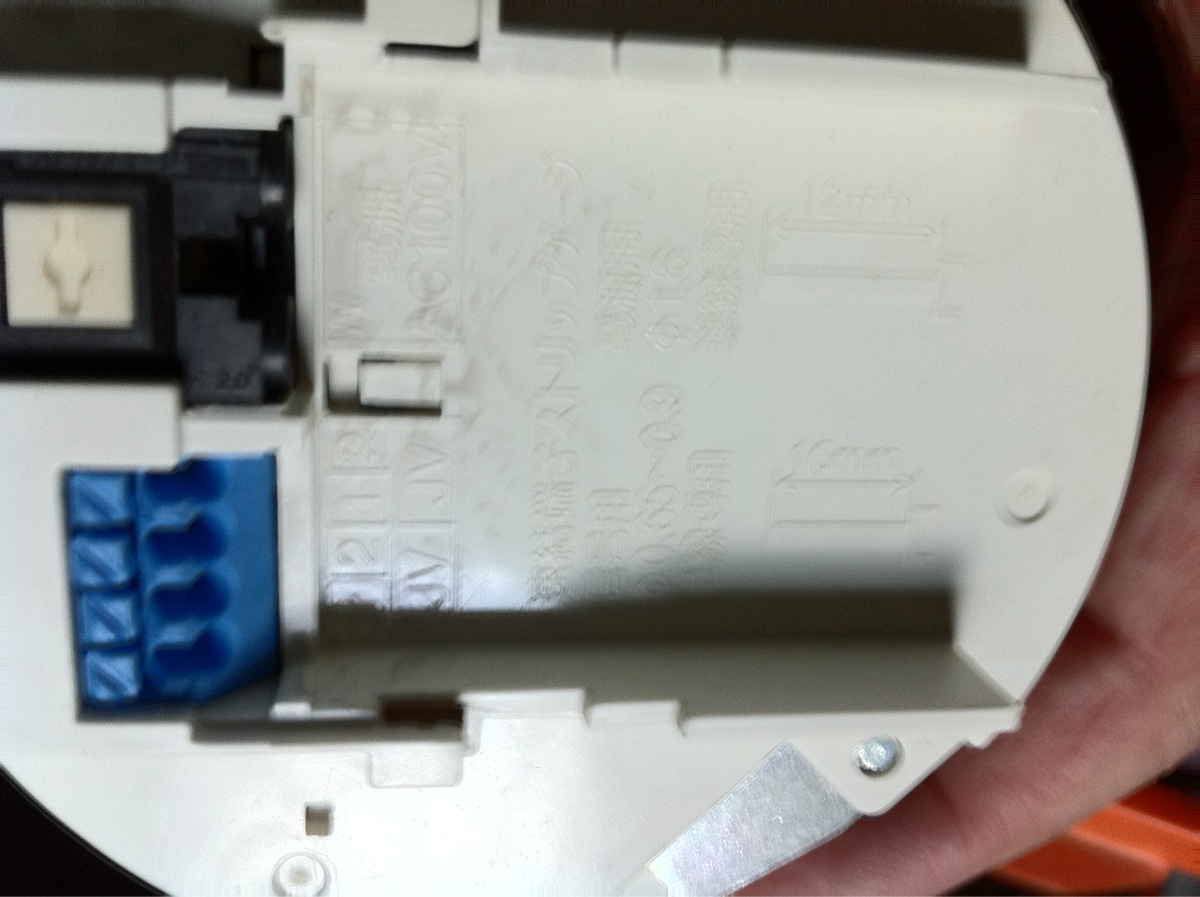

次にベースユニットにつなぎます。
これも簡単で、コネクタに挿すだけ。
ＶＶＦはホワイト指定があるので、白色のケーブルをＷの方に挿します。
通信ケーブルは指定がありませんが、直流なのですべて極性を合わせる必要があります。
ＪＶ１を白、ＪＶ２を青にしました。
その後、本体をはめ込んだら１個目は完成。
２個目は通信ケーブルだけで動作するので更に簡単。
ただし、ＪＶ１を白、ＪＶ２を青に合わせるのだけは絶対に忘れてはいけない。
ということで、今日は２つだけ取り付けました。
分電盤のＮＦＢを入れてみると、一応電源ランプは点灯しました。
「火災報知器の取付け完了 」 へ続く
